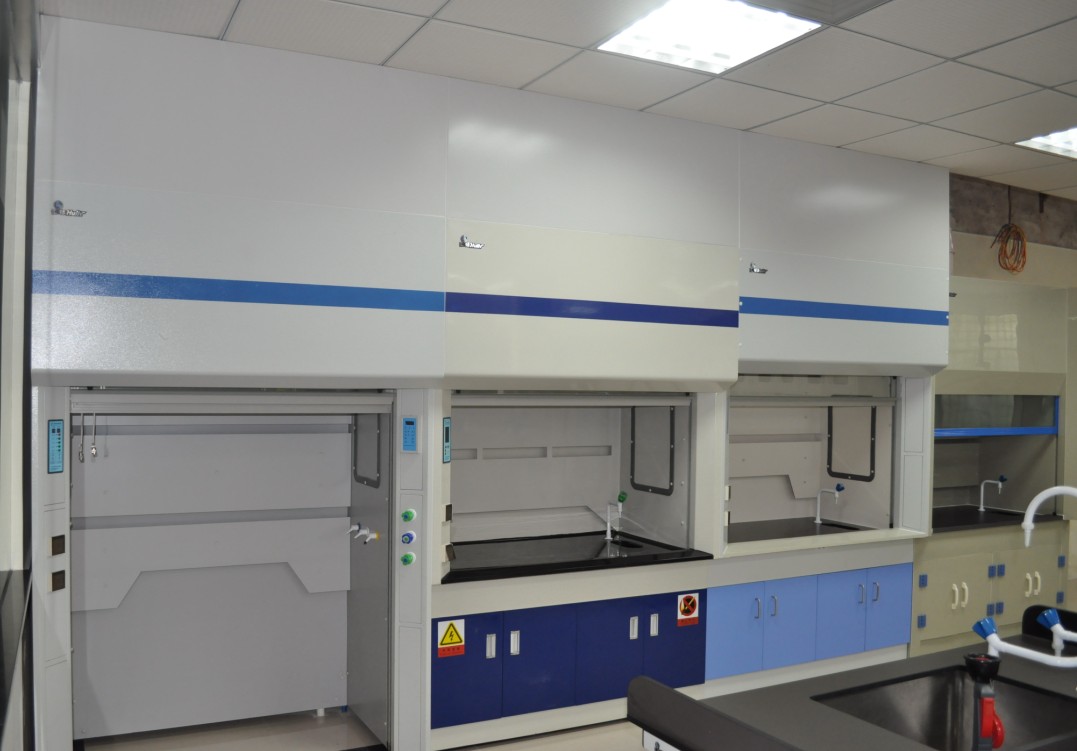

实验室家具设计的通风柜

实验室通风是实验室设计中不可缺少的一部分。为了防止实验室工作人员吸入或吞咽一些有毒、致病或有毒的化学物质和有机体，实验室应有良好的通风。为了防止某些蒸汽、气体和颗粒(烟雾、煤烟、灰尘和气悬体)的吸收，污染物必须通过通风柜、通风罩或局部通风去除。通风柜是实验室中最常用的局部排气设备，种类繁多。由于其结构不同，使用条件不同，排气效果也不同。通风柜的性能主要取决于通风柜的空气移动速度。

实验室使用的通风柜有六种:

①式通风柜:该通风柜具有结构简单、制造方便、适用于热量产生的场合。

②狭缝通风柜:狭缝通风柜顶部和后侧设有排气狭缝，可在各种工况下取得良好效果。但是结构复杂，制作麻烦。

③旁通式通风柜：当实验室考虑幅度通风柜排除室内空气时，采用这种通风柜比较理想，因为当柜门完全关闭时，不会影响室内通风量。

④补风通风柜:对于有空调系统的实验室或洁净实验室，采用这种通风柜是理想的，既节能又不影响室内气流组织。

⑤自然通风通风柜:优点是不耗电；日夜连续通风(实测室内通风可达6次/h)，有利于室内通风；无噪音和振动；由于没有机械设备，易于维护；结构简单，成本低。但是它的使用受到一定条件的限制，所有毒性高、不产生热量的实验都不适合，有些房间夏天也不适合。

⑥活动通风柜:在现代实验室建筑中，有时会配备一个通用实验室(实验大厅)，其中实验工作台、盆式通风柜等设备可以随时移动，不需要时可以推入邻近的储藏室。这种通风柜应该由木材、塑料或轻金属制成，以便移动。

实验室通风系统

化学实验室有两种通风方式，即局部排风和全室通风。局部排气是在有害物质产生后就近排出的。这种方法可以以较少的风量排出大量有害物质，节能有效。是改善实验室条件的可行经济方法，也可能是适应新实验室通风建设的最佳方式，因此在实验室中得到广泛应用。有些实验不能使用局部排气，或者局部排气不能满足要求时，应采用全室通风。

通风系统设计的指导思想:

①有效经济的原则，力求达到排放实验中所有污染气体的目的；

②采取措施将实验中生产的污染气体就近抽走，防止其扩散；

③通风管道系统布局合理，消除各种不合理因素，降低阻力和噪音；

④通风台面装置外形美观，布局合理，高度和位置不影响实验装置的安装，不影响实验操作；

⑤合理选择风扇，防止或减少噪音和振动，便于安装和维护；

⑥在考虑局部和全室通风的同时，考虑给排水、燃气和电源线路的合理安排。实验室中的各种有害气体主要发生在实验桌面上。实验室桌面排气系统是通过设置在桌面上的吸气罩，将实验过程中产生的有害气体呼入内，以离心风机为动力通过风道排入室外高层大气。

桌面吸气罩是桌面系统的重要组成部分，其性能对桌面排气系统的技术经济效果有重要影响。比如设计合理，排气量小可以得到很好的效果，但是风量大达不到预期的目的。因此，研究和设计性能优异的新型吸气罩对环保、节能、降低成本具有重要的现实意义。

目前，一种常用的新型通风装置的吸风罩，在原有轴向升降旋转的基础上，开发了一种径向可以在360度范围内任意旋转的创新产品，将台面装置变成了万向台面装置，即吸风罩可以在最佳排放距离范围内任意一点接近污染源，也可以挂在天花板或墙壁上。该吸风罩设计科学，造型美观，操作极为方便。
